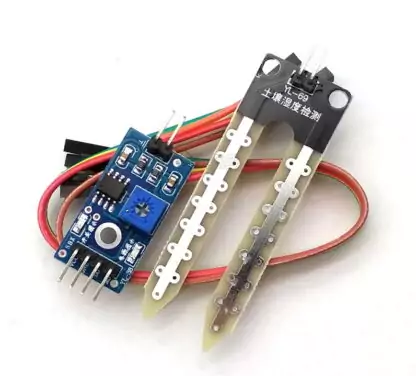

YL-69 Feuchtigkeitssensor (Hygrometer)

Beschreibung

Das Sensormodul dient dazu, die Bodenfeuchtigkeit in Erde zu bestimmen. Das Steuerungsmodul (YL-38) verfügt über einen analogen und einen digitalen Ausgang.

• Analog: Die Spannung sinkt mit zunehmender Feuchtigkeit.
• Digital: Mit dem Potentiometer wird ein Feuchtigkeits-Schwellwert eingestellt. Bei Unterschreiten dieses Schwellwertes wechselt der Ausgang von 0V auf VCC (bzw. auf high).

Abmessungen Sensor: ca. 60mm x 20mm
Abmessungen Anschlussboard: ca. 30mm x 15mm

Pinbelegung

• VCC = 3.3V – 5,0V
• GND = Ground/Erde
• DO = Digitaler Ausgang
• AO = Analoger Ausgang

Lieferumfang

• 1x YL-69 Sensor
• 1x YL-38 Modul
• 1x Kabel (2 Adern)
