Beschreibung

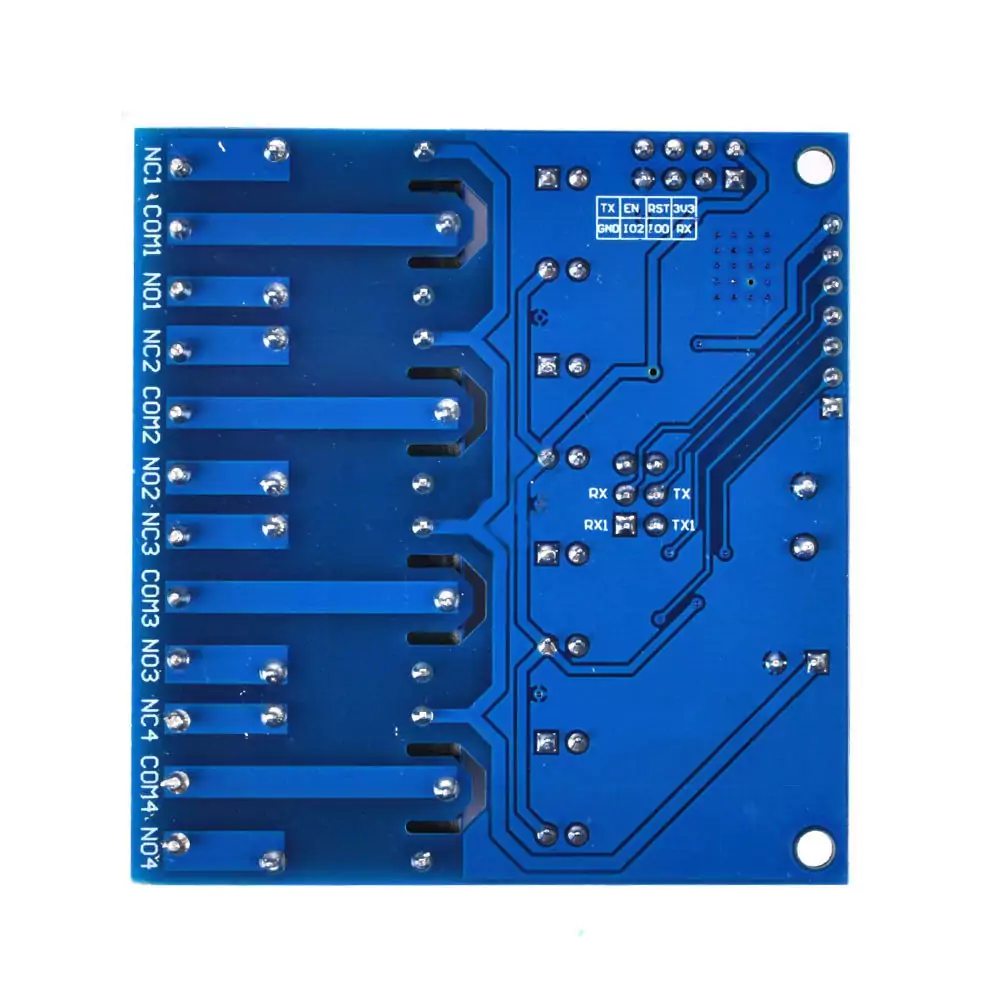

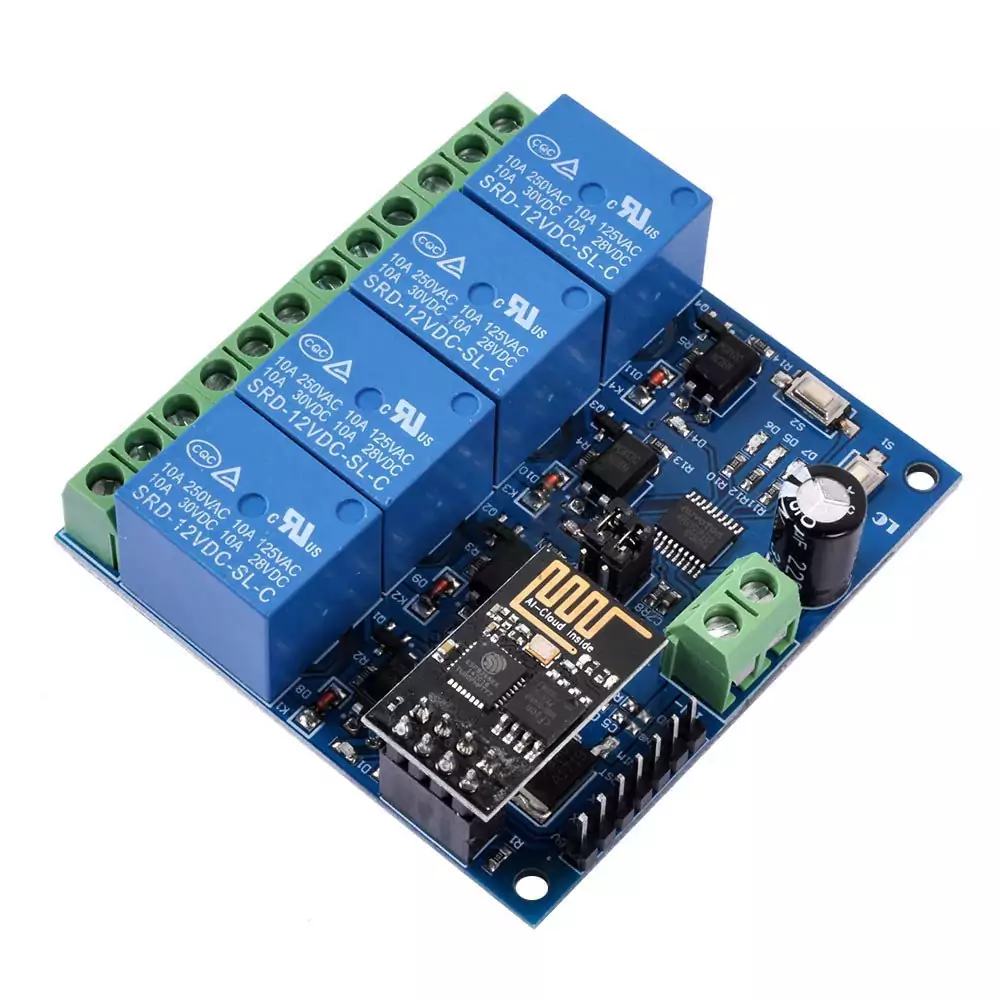

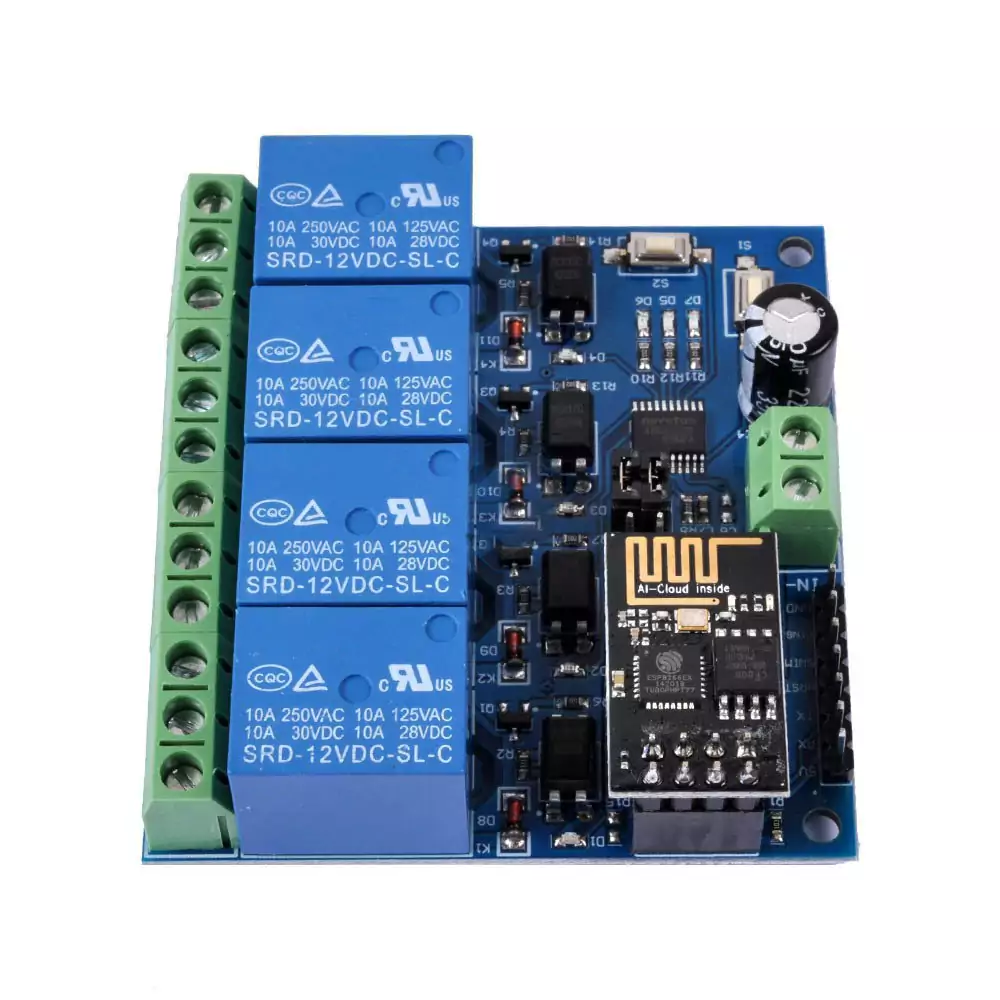

In diesem Set erhalten Sie ein 4-Kanal-Relais inkl. dem passenden ESP-01. Sie können damit z.B. per WLAN Schaltungen des Relais vornehmen.
Wenn Sie nicht selbst programmieren möchten, kann der ESP-01 auch mit einer Firmware wie z.B. Tasmota geflasht werden. Dazu benötigen Sie einen USB-to-Serial-Adapter, z.B. CH340G Serial2USB. Eine Anleitung zur Verkabelung finden Sie hier.
Inbetriebnahme
Im Auslieferungszustand ist bereits eine einfache Firmware auf dem ESP-01 installieren. Zur Inbetriebnahme genügen folgende Schritte:
1. Schließen Sie eine Spannungsquelle mit 12V an die einzelne grüne Spannungsversorgungsklemmen an.
2. Installieren Sie eine der beiden unten genannten Apps auf Ihrem Telefon (Alternative 1 oder 2).
3. Verbinden Sie ihr Mobiltelefon mit dem WLAN, das der ESP-01 öffnet (Name: „ESP_“ oder „AITHINKER_“ + zufällige Zeichen). Achten Sie darauf, dass die WLAN-Verbindung bestehen bleibt, auch wenn keine Internetverbindung besteht. Ggf. erhalten Sie ein Popup auf Ihrem Telefon, das Sie anklicken müssen und in dem Sie bestätigen, dass die WLAN-Verbindung bestehen bleibt.
Alternative 1:
1. Für Android stellen wir im Google Play Store eine App bereit: Download
2. Starten Sie die App und stellen Sie als IP-Adresse 192.168.4.1 ein.
3. Sie können nun die vier Relais auf Ihrem Telefon schalten.
Alternative 2:
1. Installieren Sie die App „TCP Client“ oder eine vergleichbare App auf Ihrem Telefon, mit der Sie eine TCP-Verbindung mit dem Relais herstellen können.
2. Konfigurieren Sie die App wie folgt (Hamburger-Menü rechts oben, Einstellungen):
– TCP-Einstellungen:
– Entfernte IP-Adresse: 192.168.4.1
– Remoteport: 8080
– Befehlseingabe:
– Datenmodus: Hexadezimal
3. Stellen Sie eine Verbindung her (Hamburger-Menü rechts oben, Verbinden)
4. Geben Sie einen der unten genannten Befehle (z.B. a00101a2) ein, um das jeweilige Relais zu schalten.
Alternativ können Sie das Relais auch in Ihr WLAN einbinden. Dazu führen Sie folgende Schritte durch:
1. Drücken Sie den Knopf S1 auf dem Board. Der ESP-01 startet neu und die blaue LED leuchtet auf dem Board. Warten Sie, bis die grüne LED immer ca. 0,5 Sekunden blinkt, nehmen Sie ggf. das Board kurz stromlos, um neu zu starten.
2. Installieren Sie auf Ihrem Mobiltelefon eine passende App zur Konfigurationsübertragung. Ich habe die Android-App „Esptouch“ verwendet. Beim ersten Start müssen Sie der Anwendung die Berechtigung geben, auf Ihren Standort zuzugreifen, da die WLAN-Berechtigungen damit verknüpft sind. Die App weist Sie ggf. darauf hin.
3. Stellen Sie sicher, dass Ihr Telefon mit Ihrem WLAN verbunden ist. Wählen Sie den Punkt „EspTouch“ in der App. Geben Sie Ihre WLAN-Passwort ein und drücken Sie auf „Start“.
4. Sie erhalten eine Meldung, dass die Übertragung erfolgreich war und die IP-Adresse, unter der das Relais erreichbar ist.
5. Wie oben können Sie nun eine Steuerungsapp verwenden.
Durch drücken des Knopfes S2 wird der ESP-01 wieder in seinen Auslieferungszustand versetzt, d.h. er „vergisst“ die übertragenen WLAN-Daten.
Um vom zweiten in den ersten Modus zurückzukehren, nehmen Sie das Board vom Strom, halten S1 gedrückt und führen wieder Strom zu. Nun können Sie S1 loslassen.
In manchen Apps benötigen Sie die Hexadezimalcodes zur Schaltung der Relais. Diese lauten wie folgt:
1. Relais aus: A0 01 00 A1
1. Relais ein: A0 01 01 A2
2. Relais aus: A0 02 00 A2
2. Relais ein: A0 02 01 A3
3. Relais aus: A0 03 00 A3
3. Relais ein: A0 03 01 A4
4. Relais aus: A0 04 00 A4
4. Relais ein: A0 04 01 A5
Der ESP-01 erhält seinen Betriebsstrom aus der 12V-Eingangsspannung
Lieferumfang
1x Relaismodul inkl. ESP-01
