LM2596S DC-DC Spannungsregler Step-Down mit LED-Anzeige

Beschreibung

Der LM2596 ist ein DC-DC Spannungswandler. Ein Step-Down-Regler regelt die Spannung herunter. Die Eingangsspannung muss dabei um 1,5V höher liegen als die Ausgangsspannung.

Der Anschluss ist denkbar einfach:

• Schließen Sie die Eingangs-Spannungsquelle an die beiden Schraubkontakte an, die mit „IN“ gekennzeichnet sind.
• Schließen Sie den Stromabnehmer, dessen Spannung reguliert werden soll, an die beiden Schraubkontakte an, die mit „OUT“ gekennzeichnet sind.

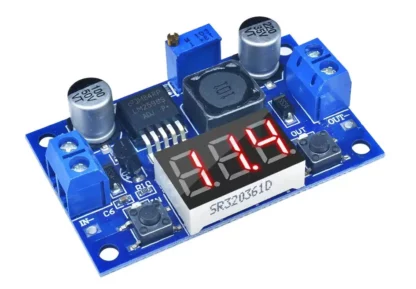

• Regulieren Sie die Spannung mittels des Potentiometers (blaues Kästchen mit der Schraube auf dem Bild) auf die gewünschte Spannung.
• Mit dem Knopf neben der LED-Anzeige können Sie die Anzeige zwischen Eingangs- und Ausgangsspannung wechseln.
• Drücken Sie den Knopf lang, schaltet sich die Anzeige aus bzw. ein.

Hinweis: Je niedriger die Spannung der Quelle ist, desto häufiger müssen Sie bei der erstmaligen Benutzung das Potentiometer gegen den Uhrzeigersinn drehen, bis sich die Ausgangsspannung verändert. Die Ausgangsspannung ist standardmäßig auf einen relativ hohen Wert eingestellt.

Lieferumfang

• 1x LM2596S DC-DC Spannungsregler
