Beschreibung
Das Shield verfügt über 40 WS2812 LEDs, die in einer Matrix von 5×8 LEDs angeordnet sind. Jede LED ist individuell ansteuerbar. Sie benötigen nur eine Signalleitung um alle LEDs steuern zu können – standardmäßig wird PIN6 verwendet. Sie können die Spannungsversorgung über den Arduino laufen lassen. Wenn Sie alle LEDs bei voller Leistung betreiben, benötigen Sie jedoch eine externe Spannungsversorgung mit 5V. Die grüne Anschlussklemme ist enthalten (siehe Bild).

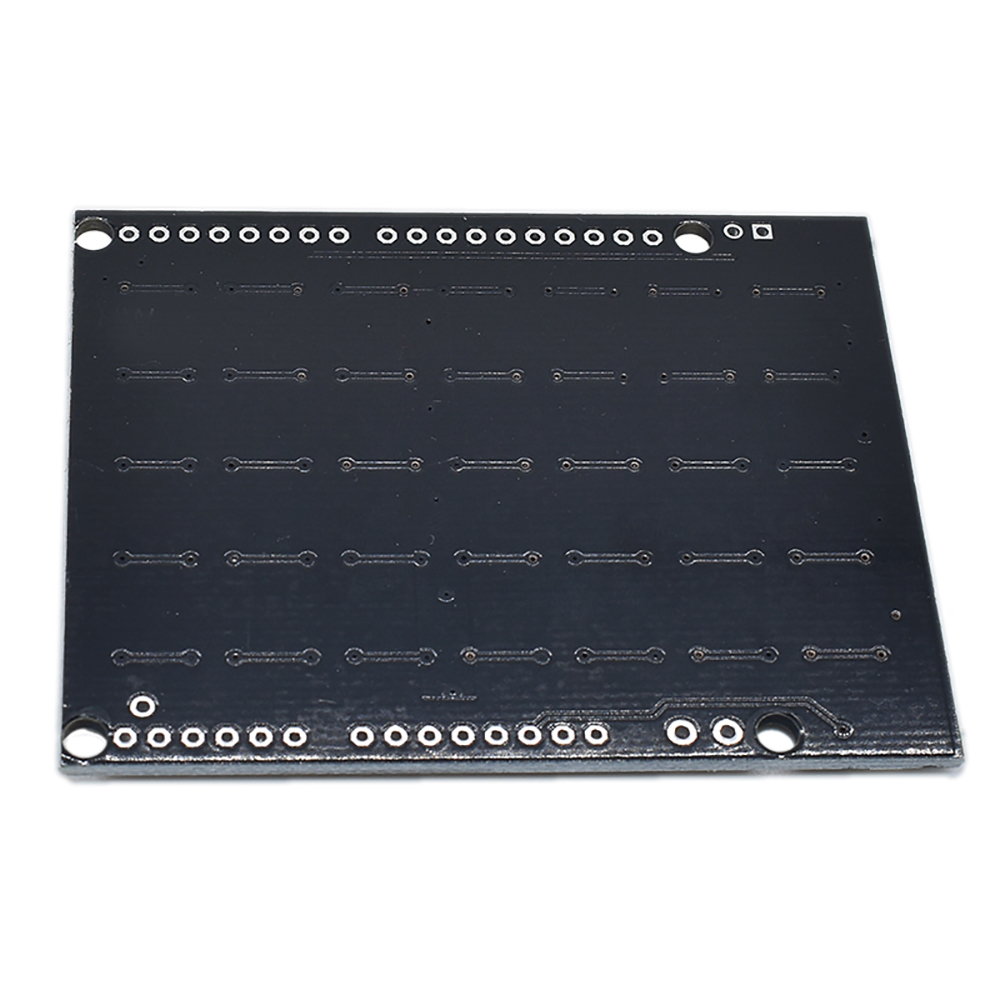

Auf dem vierten Bild können Sie sehen, wie das Shield auf einem Arduino Uno liegt. (Arduino nicht im Lieferumfang enthalten.) Über die Anschlüsse DOUT / D6 können Sie bis zu fünf Shields in Reihe schalten.
Der Shield ist mit der NeoPixel-Library kompatibel, die Sie im Internet finden können.
Die Abmessungen verstehen sich ohne Anschlussklemme und Pins.
Lieferumfang
- 1x RGB Shield 40 Pixel
- 1x Pinleiste
- 1x Anschlussklemme für externe 5V-Spannungsversorgung
