ESP32-CAM vorbereitet für Wasseruhrenprojekt / AI-on-the-edge-device – verschiedene Sets

Beschreibung

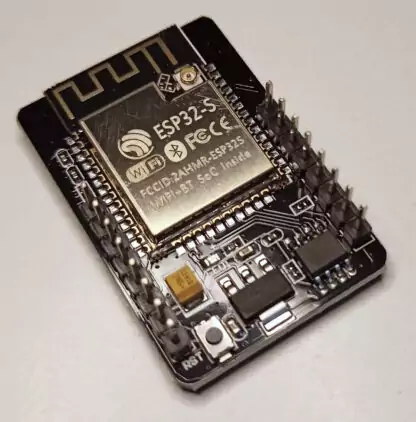

Der ESP32-CAM ist ein Board mit viel Spielraum für den anspruchsvollen Entwickler oder Bastler. Es hat WLAN und Bluetooth on-board und zeichnet sich durch einen besonders geringen Stromverbrauch aus. Gleichzeitig hat es genug Reserven, um auch anspruchsvolle Projekte zu verwirklichen. Um den Einstieg zu erleichtern, sind die Pins bereits verlötet. Das Board kann direkt z.B. mit einem Breadboard verwendet werden. Dieses Modell unterstützt die Kameras OV2640 und OV7670.

Dieser ESP32-CAM kommt vorbereitet für das Projekt “AI-on-the-edge-device” (https://github.com/jomjol/AI-on-the-edge-device), indem die Firmware bereits auf das Gerät geflasht wurden. Mit dem Erwerb dieses Produkts unterstützen Sie die Weiterentwicklung des Projektes: Ein Anteil des Umsatzes wird an den Entwickler weitergereicht.

Sie erhalten ein Exemplar, auf dem bereits folgende Schritte durchgeführt wurden:

• Flashen der Firmware
• Mechanische Fixierung des Fokusrings des Kameramoduls wurde entfernt, Fokus lässt sich verstellen
• Test durchgeführt: ESP32-CAM fährt hoch und ein Referenzbild wurde über die Weboberfläche aufgenommen

Sie können dieses Produkt in verschiedenen Varianten kaufen. Der Lieferumfang umfasst immer

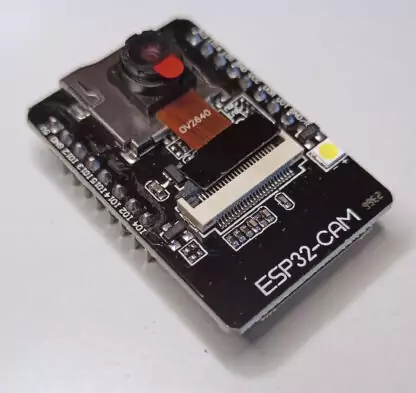

• 1x ESP32-CAM
• 1x Kameramodul OV2640

Darüber hinaus können Sie folgende Varianten erwerben:

Set

Wenn Sie zusätzlich einen Serial2USB-Adapter benötigen, um darüber z.B. die Firmware zu aktualisieren oder die Ausgabe von Logs analysieren wollen, können Sie diesen im Set kaufen:

• Zusätzlich mit einem FT232 und vier passenden female-to-female-Kabeln. Die Eigenschaften des FT232 finden Sie hier.
• Zusätzlich mit einem ESP32-CAM-MB. Die Eigenschaften dieses Adapters finden Sie hier.

Antenne

Die interne Antenne des ESP32-CAM ist nur für einen guten WLAN-Empfang geeignet. Sollten Sie schwierige Verbindungsverhältnisse erwarten, z.B. wegen eines Einsatzes in einem Schaltkasten, können Sie hier eine Variante kaufen, die eine externe Antenne enthält und deren externer Antennenanschluss bereits verlötet ist ist. Das Umlöten des Anschlusses ist aufgrund der Größe des Bauteils recht anspruchsvoll und wird daher nur Personen mit Erfahrung und entsprechendem Equipment geraten. Es kann immer nur entweder die externe oder die interne Antenne verwendet werden und ein Wechsel zwischen diesen Varianten ist immer mit Lötarbeiten verbunden.

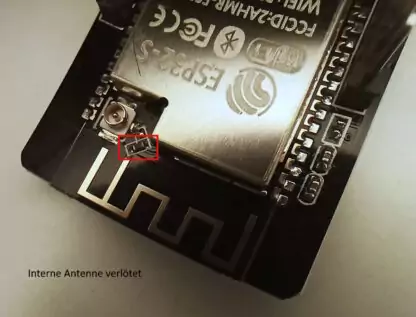

• Der Standard-ESP32-CAM verbindet sich ins WLAN über seine interne Antenne.
• In der Variante “mit externer Antenne” erhalten Sie:

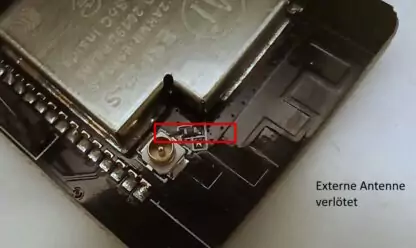

  1. Statt dem Standard-ESP32-CAM einen ESP32-CAM, dessen Jumper auf den externen Antennenanschluss gelötet ist.
  2. Zusätzlich eine 2,4GHz WLAN Antenne mit SMA-Buchse (ca. 10,8 cm Länge) und ein SMA-to-IPEX Anschlusskabel (Gesamtlänge mit Anschlüssen ca. 17,2 cm)

Zum Betrieb wird eine SD-Karte benötigt, diese ist nicht im Lieferumfang enthalten.

Eine Dokumentation der Firmware finden Sie hier: https://jomjol.github.io/AI-on-the-edge-device-docs/

Bitte beachten Sie folgenden Hinweis: Der Artikel wird mit einer Firmware bereitgestellt, die jedoch nicht von Jan Friedrich Elektronikversand entwickelt wird. Dieser Artikel ist zu Hobbyzwecken bestimmt. Eine Verwendung erfolgt auf eigenes Risiko. Eine Haftung für Betriebsrisiken, die durch unsachgemäße Installation oder Verwendung entstehen, ist ausgeschlossen. Außerdem wird keine Garantie für die Exaktheit der abgelesenen Werte übernommen, da die Verarbeitung durch ein neuronales Netzwerk aus Prinzip nur zu einer gewissen Wahrscheinlichkeit korrekt sein kann.
