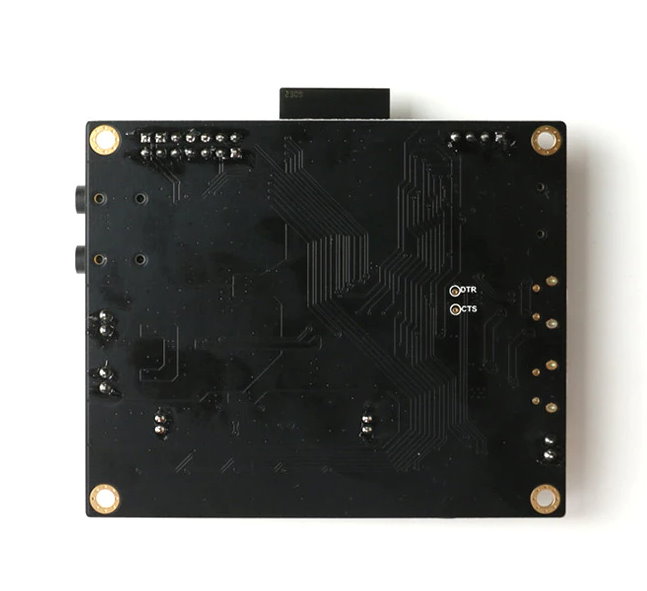

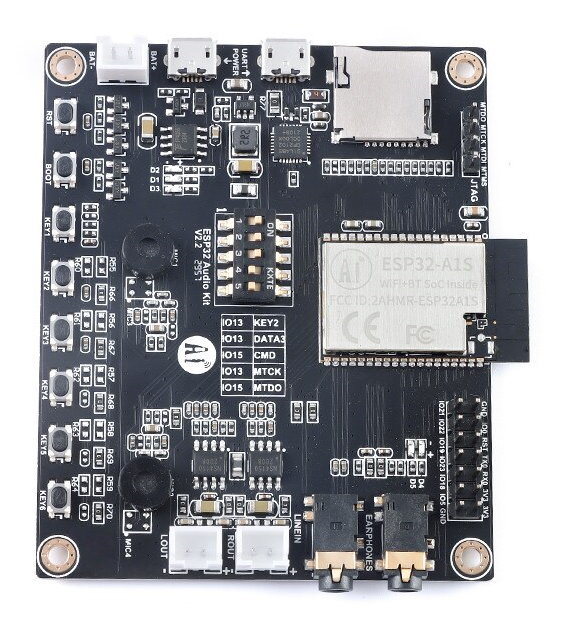

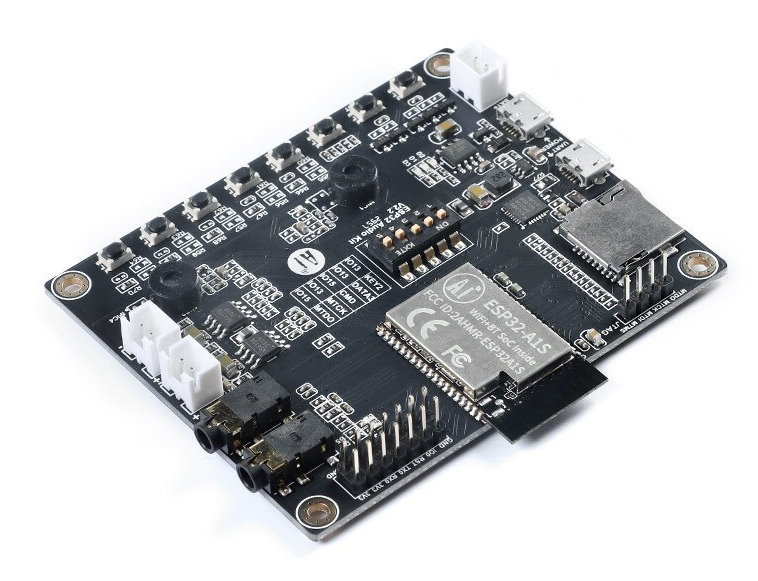

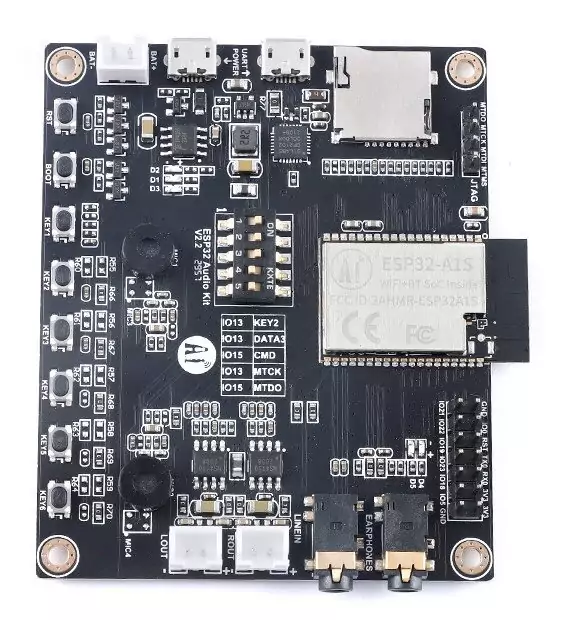

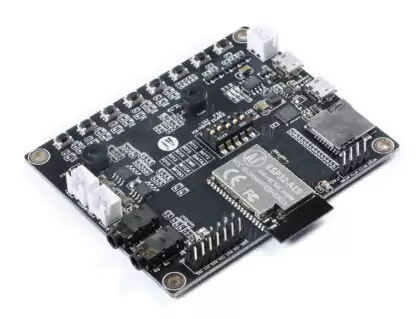

ESP32 Audio Kit

Beschreibung

Das ESP32 Audio Kit basiert auf dem beliebten ESP32-A1S Modul. Es vereint eine Reihe von Audiokomponenten auf einer relativ kleinen Platine und eignet sich dadurch für eine Reihe von Anwendungszwecken.

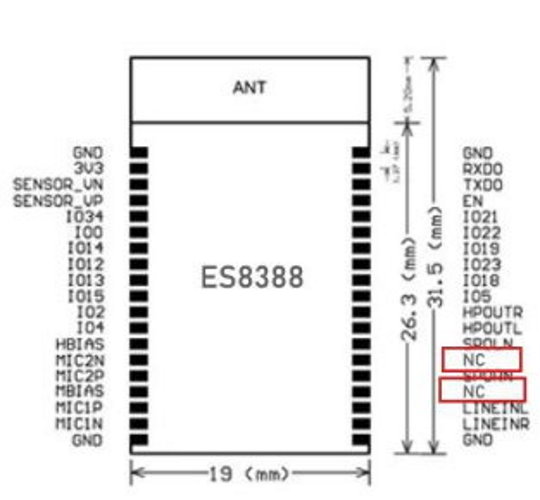

Bitte beachten Sie, dass es sich um Version 2.3 mit einem ES8388 Audio Chip handelt. Vorherige Versionen verwendeten den AC101.

Kurzanleitung

Um ein Beispiel zu flashen gehen Sie bitte wie folgt vor:
1) Installieren Sie ESP-IDF Version 4.1 (mit Version 4.3 gibt es einen Fehler beim Kompilieren)
2) Führen Sie export.bat im Installationsverzeichnis aus, um die Umgebungsvariablen setzen zu lassen.
3) Laden Sie per git clone von Gitlab die Bibliothek Ai-Thinker-Open/ESP32-A1S-AudioKit herunter, wie auf deren Readme-Seite beschrieben.
4) Setzen Sie die Umgebungsvariable ADF_PATH auf das Verzeichnis, in das Sie die Bibliothek unter 3) heruntergeladen haben.
5) Starten Sie “ESP-IDF 4.1 CMD” und wechseln Sie unter dem ADF_PATH ins Unterverzeichnis examples\get-started\play_mp3.
6) Führen Sie idf.py menuconfig aus. Unter “Audio HAL” wählen Sie das Board “ESP32-Lyrat V4.3” aus.
7) Schließen Sie einen Lautsprecher oder Kopfhörer an das Board an.
8) Schließen Sie das Board an den PC an (UART-USB) und führen “idf.py flash monitor” aus. Sie hören nun die Audioausgabe der Beispiel-MP3-Datei.

Audio-Ausgänge

• Kopfhörer (3,5 mm Klinke)
• Speaker 4 Ohm, 3 Watt, links und rechts separat, Dupont-Steckverbinder

Audio-Eingänge

• Line In (3,5 mm Klinke)
• 2 eingebaute Mikrofone

Weitere Schnittstellen

• UART (über USB, zum Flashen der Software)
• MicroUSB zur Spannungsversorgung (5V, 2A)
• 3,7V Lithium Batterie, mit integrierte Ladeelektronik zum Aufladen eines angeschlossenen Lithium-Akkus
• Micro-SD-Karte (bis 64 GB)
• 8 Schalter (Reset, Boot, Button 1-6)
• Bluetooth
• Wifi/WLAN
• 6 IO-Anschlüsse (Pfostenstecker)
